Типичные ошибки при подключении преобразователей интерфейсов

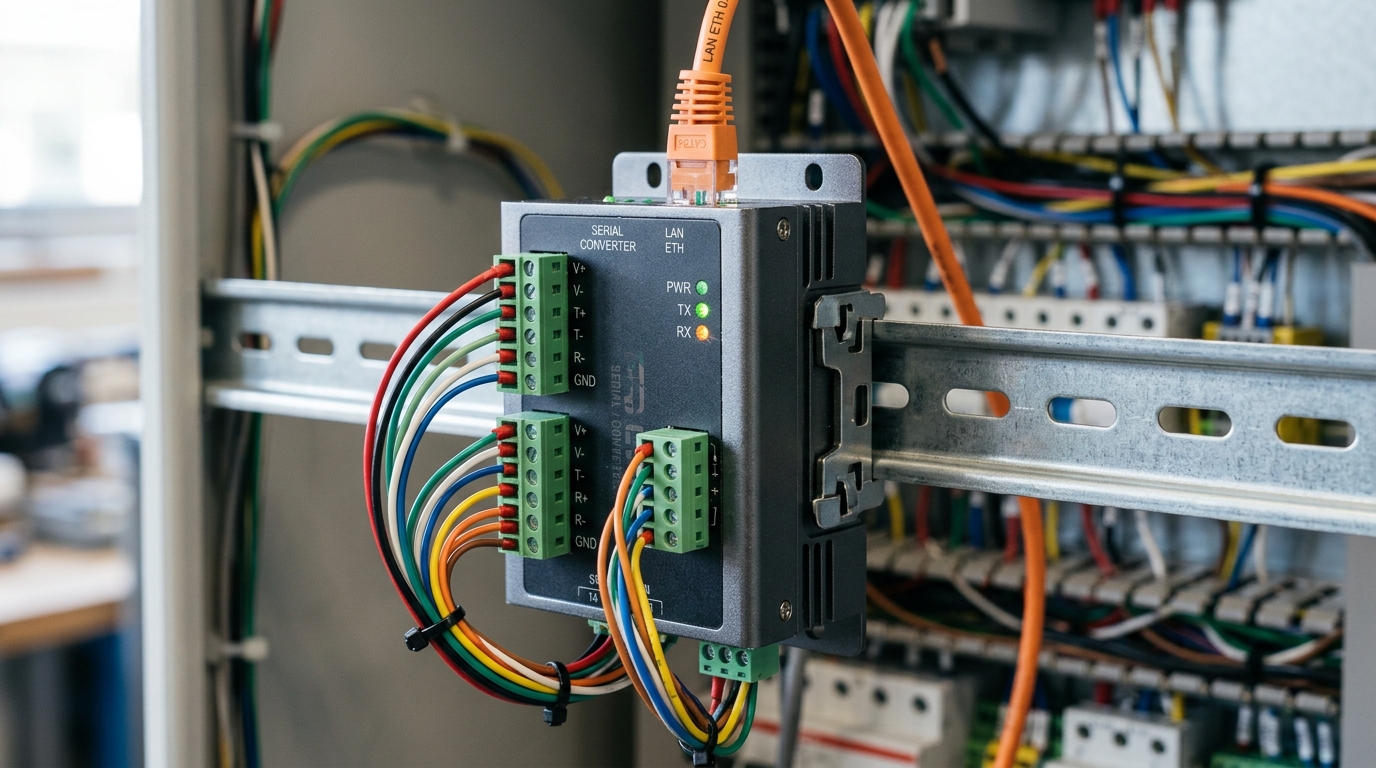

Преобразователи интерфейсов используют там, где нужно связать оборудование с разными протоколами, портами или физическими средами передачи данных. Такие устройства часто встречаются в промышленной автоматизации, системах учета, диспетчеризации, видеонаблюдении, энергетике, транспорте, складской логистике и корпоративной инфраструктуре. На первый взгляд подключение кажется простым: есть один порт, есть второй порт, нужно соединить два устройства. Но на практике именно на этом этапе часто возникают нестабильная связь, пропадание пакетов, ошибки обмена и полное отсутствие соединения.

Проблема обычно не в самом устройстве, а в деталях подключения. Неправильная схема распиновки, неподходящая скорость обмена, плохое питание, длинная линия без учета помех или ошибка в настройках могут полностью нарушить работу системы. Поэтому перед установкой важно понимать не только назначение оборудования, но и типичные ошибки, которые чаще всего допускают при монтаже.

Ошибка 1. Выбор устройства без учета интерфейсов и протоколов

Первая ошибка возникает еще до подключения — на этапе выбора оборудования. Иногда устройство покупают только по названию портов: например, RS-232, RS-485, Ethernet, USB или оптика. Но совпадение разъема еще не означает совместимость. Важно учитывать не только физический интерфейс, но и протокол обмена, режим работы, скорость передачи, количество подключаемых устройств и особенности конкретной системы.

Например, линия RS-485 может использовать разные параметры обмена: скорость, четность, количество стоповых битов, адресацию устройств. Если эти параметры не совпадают на обеих сторонах, оборудование не будет корректно обмениваться данными. Визуально все может быть подключено правильно, индикаторы могут гореть, но данные при этом не передаются.

Перед покупкой нужно проверить:

• какие интерфейсы поддерживают оба устройства;
• какой протокол используется в системе;
• нужен ли прозрачный режим передачи или обработка данных;
• сколько устройств будет подключено к линии;
• какая скорость обмена требуется;
• какие условия эксплуатации предусмотрены на объекте.

Если компания закупает телекоммуникационное оборудование для промышленного или корпоративного объекта, лучше заранее сопоставить характеристики всех узлов системы, а не подбирать отдельный модуль по одному параметру.

Ошибка 2. Неправильное подключение линий передачи

Одна из самых частых причин неработающей линии — перепутанные контакты. Особенно часто это происходит при подключении RS-485, где нужно правильно соединить линии A и B. В разных документациях производители могут обозначать контакты по-разному, из-за чего монтажник уверен в правильности подключения, но связь не появляется.

Похожая ситуация встречается при использовании RS-232. Здесь важно учитывать направление сигналов: передача одного устройства должна приходить на прием другого. Если соединить одноименные контакты без учета схемы, обмен данными не запустится. Поэтому перед монтажом нужно не просто смотреть на маркировку, а сверять схему подключения в документации обоих устройств.

При работе с клеммными колодками также стоит проверять качество зажима проводников. Слабо затянутый контакт может давать плавающую неисправность: сегодня связь есть, завтра она пропадает при вибрации, изменении температуры или случайном движении кабеля. Такие проблемы особенно неприятны, потому что их сложно быстро обнаружить.

Ошибка 3. Игнорирование длины линии и качества кабеля

Не каждый интерфейс рассчитан на большие расстояния. Например, RS-232 применяют для коротких соединений, а RS-485 лучше подходит для протяженных линий. Если использовать интерфейс не по назначению, связь может работать нестабильно или не работать совсем. Иногда на коротком тестовом участке все выглядит нормально, а после монтажа на объекте появляются ошибки передачи.

Качество кабеля тоже играет большую роль. Неподходящий кабель, плохая экранировка, неправильная прокладка рядом с силовыми линиями, электродвигателями, частотными преобразователями и другим источником помех могут привести к сбоям обмена. В промышленной среде это особенно важно, потому что условия там намного жестче, чем в обычном офисе.

При проектировании линии нужно учитывать:

• максимально допустимую длину для выбранного интерфейса;
• тип кабеля и сечение проводников;
• наличие экрана и правильность его подключения;
• маршрут прокладки относительно силовых кабелей;
• электромагнитные помехи на объекте;
• температуру, влажность и механические нагрузки.

Если линия длинная или проходит через сложные зоны, лучше сразу предусмотреть промышленное исполнение устройства, надежное питание, экранированный кабель и корректную схему заземления.

Ошибка 4. Неверные настройки скорости и параметров обмена

Даже при правильном физическом подключении связь не заработает, если устройства настроены по-разному. Скорость передачи, четность, количество бит данных, стоповые биты и режим работы должны совпадать. В противном случае одна сторона будет отправлять данные, а другая не сможет их корректно прочитать.

Часто ошибка возникает после замены старого оборудования. Новый модуль устанавливают вместо прежнего, но не переносят настройки. В результате линия физически исправна, кабель подходит, питание есть, но система не видит подключенное устройство. Поэтому перед заменой желательно сохранить параметры старого оборудования или заранее подготовить таблицу настроек.

Особенно внимательно нужно работать с системами, где на одной шине подключено несколько устройств. Если у двух узлов совпадают адреса или один модуль работает с другой скоростью, вся линия может начать вести себя нестабильно.

Ошибка 5. Отсутствие согласования и правильного завершения линии

Для некоторых интерфейсов важно правильно завершать линию, особенно если речь идет о протяженной шине RS-485. При отсутствии согласующего резистора или неправильном его расположении могут возникать отражения сигнала. Это приводит к ошибкам, потере данных и нестабильной работе, особенно на высокой скорости или большой длине кабеля.

Завершение линии нужно выполнять не случайно, а по схеме. Обычно согласование ставят на концах шины, а не на каждом устройстве подряд. Если подключить резисторы неправильно, можно ухудшить качество сигнала вместо улучшения. Поэтому важно понимать топологию линии и не превращать шину в хаотичную сеть с множеством ответвлений.

Для надежной работы также нужно избегать длинных боковых отводов. Чем сложнее и длиннее ответвления от основной линии, тем выше вероятность помех и отражений. В небольших системах это может не проявляться сразу, но при увеличении длины кабеля или скорости передачи проблема становится заметной.

Ошибка 6. Неправильное питание устройства

Некоторые сбои связаны не с линией передачи, а с питанием. Если напряжение нестабильное, блок питания подобран с недостаточным запасом, отсутствует защита от скачков или устройство питается от перегруженной цепи, связь может периодически пропадать. Особенно часто такие проблемы встречаются на объектах с промышленным оборудованием, длинными кабельными трассами и нестабильной электросетью.

Перед запуском нужно проверить допустимый диапазон питания, потребляемый ток, качество блока питания и наличие защитных элементов. Если оборудование устанавливается в шкафу автоматики, важно учитывать температуру внутри шкафа и плотность размещения устройств. Перегрев может вызывать не менее неприятные сбои, чем неправильная распиновка.

Преобразователь интерфейсов должен получать стабильное питание и работать в условиях, которые соответствуют его техническим характеристикам. Если устройство предназначено для офисного применения, его не стоит устанавливать в промышленную зону без защиты от температуры, пыли, вибрации и помех.

Ошибка 7. Отсутствие проверки после монтажа

Еще одна распространенная ошибка — считать работу завершенной сразу после подключения. На практике линию нужно проверить под реальной нагрузкой. Важно убедиться, что данные передаются стабильно, ошибки не накапливаются, связь не пропадает при запуске соседнего оборудования, а параметры обмена соответствуют требованиям системы.

Проверку лучше проводить поэтапно. Сначала тестируют короткое соединение, затем линию на объекте, после этого работу в составе всей системы. Такой подход помогает быстрее понять, где находится проблема: в настройках, кабеле, питании, помехах или самом устройстве.

Также стоит фиксировать итоговую схему подключения и параметры оборудования. Это упростит дальнейшее обслуживание, замену компонентов и поиск неисправностей. Без документации даже простая система через несколько месяцев может стать сложной для диагностики.

Как избежать проблем при подключении

Чтобы преобразователь работал стабильно, нужно подходить к подключению как к части общей инфраструктуры, а не как к отдельному переходнику между двумя портами. Важно проверить совместимость устройств, правильно выбрать кабель, настроить параметры обмена, обеспечить питание и учесть условия эксплуатации.

Перед вводом в работу полезно пройти небольшой контрольный список:

• сверить тип интерфейса и протокол обмена;
• проверить распиновку по документации обоих устройств;
• настроить одинаковую скорость и параметры передачи;
• оценить длину линии и уровень помех;
• использовать подходящий кабель;
• проверить питание и температурный режим;
• протестировать связь под реальной нагрузкой;
• сохранить схему подключения и настройки.

Большинство ошибок можно предотвратить еще до монтажа, если внимательно изучить требования системы. Это особенно важно для объектов, где от обмена данными зависит работа автоматики, учета, контроля доступа, производственного оборудования или диспетчеризации.

Практический вывод

Ошибки при подключении преобразователей интерфейсов чаще всего связаны не с неисправностью оборудования, а с неправильным выбором, монтажом или настройкой. Неверная распиновка, неподходящий кабель, длинная линия без согласования, разные параметры обмена и нестабильное питание могут привести к серьезным сбоям даже в простой системе.

Надежное подключение начинается с понимания задачи. Нужно учитывать интерфейс, протокол, расстояние, условия эксплуатации, параметры передачи и особенности подключаемого оборудования. Такой подход помогает избежать случайных ошибок, сократить время пусконаладки и обеспечить стабильную работу системы на объекте.
